Versandgewicht:
30,00 kg
-
Artikelgewicht:
30,00 kg

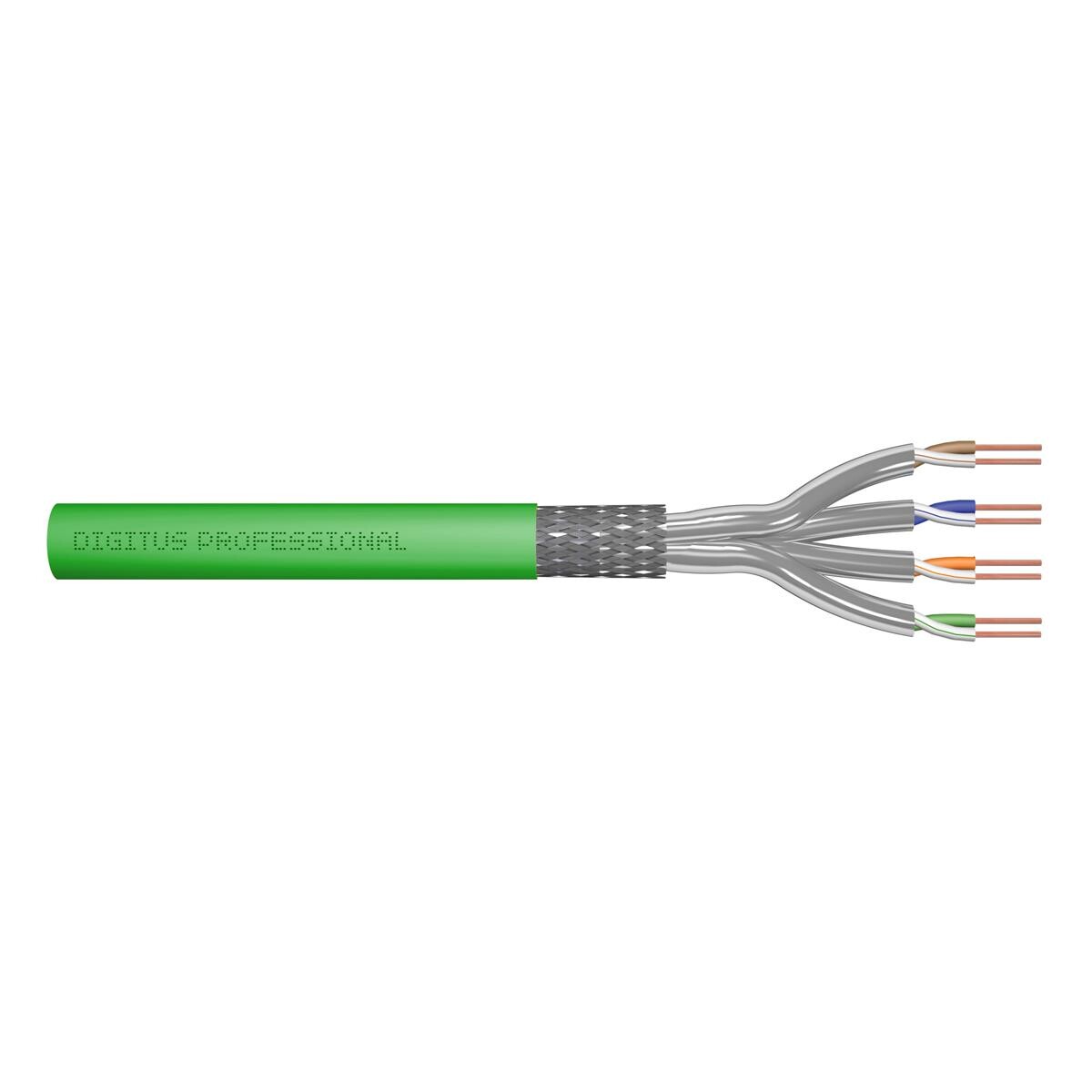

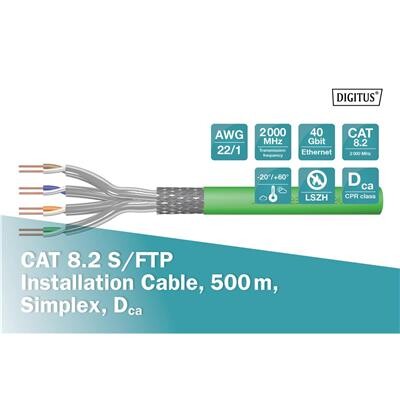

• Sortiment: Twisted Pair Installationskabel
• Kategorie: CAT 8.2
• Schirmung: S-FTP, Paare in Metallfolie und Geflecht geschirmt
• BauPVO: Dca
• Länge: 500 m
• Farbe: grün
• Mantel: LSOH

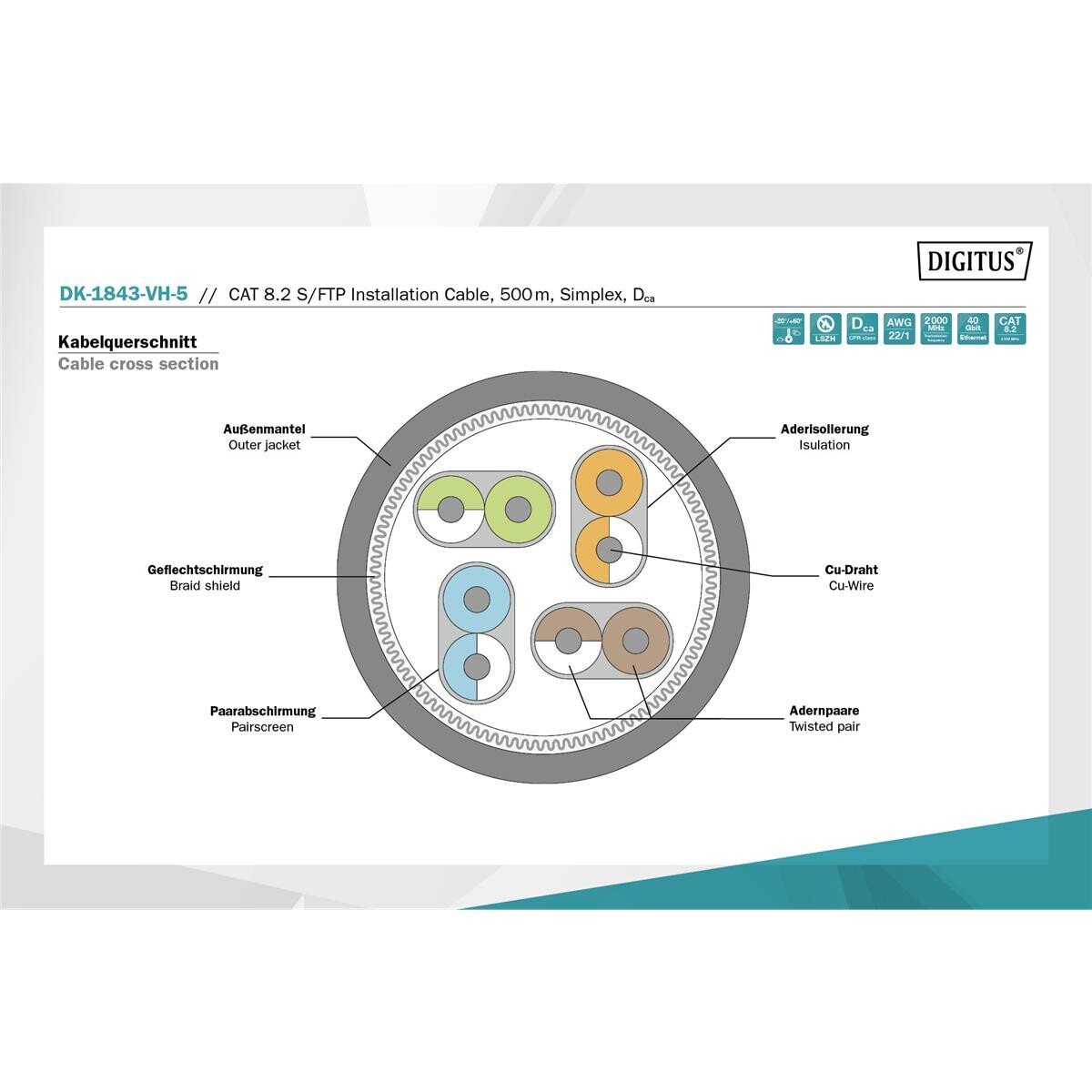

• Kabelaufbau: 4 x 2 AWG 22/1, massives Twisted Pair
• Physikalische Eigenschaften:
• Leiter: Blanker Kupferdraht, AWG 22/1
• Isolierung: SFS-PE (geschäumter Polyethylen-Mantel)
• Gesamtzahl der isolierten Leiter: 8, verdrillt zu 4 Paaren
• Farbcode: Blau-Weiß, Orange-Weiß, Grün-Weiß, Braun-Weiß
• Abschirmung der Einzelpaare: Aluminiumkaschierte Polyesterfolie, deckt 100 % ab
• Gesamtschirmung: Verzinntes Kupfergeflecht
• Außenmantel: Dca-s2,d1,a1 gem. EN 50575
• Außenmantelstärke (nominal): 0,55 mm nominal
• Außenmantelfarbe: Grün
• Mechanische Eigenschaften:
• Zugentlastung: 150N max.
• Dynamischer Biegeradius: 8x AD mm min.
• Statischer Biegeradius: 4x AD mm min.
• Transport- und Lagertemperaturbereich: -20 °C bis +75 °C
• Betriebstemperaturbereich: -20 °C bis +60 °C
• Installationstemperaturbereich: 0 °C bis +50 °C
• Außendurchmesser Simplex (nominal): 7,9 mm nominal (Dca)
• Gewicht (kg/km): 65 kg/km
• Elektrische Eigenschaften:
• Impedanz: 100±15Ohm @ 1 - 2000MHz
• Kapazität: 99 pF/30m nominal @ 1 KHz
• Kapazitätsunsymmetrie (Paar-Erde): 99pF/30m max. @ 1 KHz
• Isolationswiderstand: 5 GOhm x km min.
• Gleichstromwiderstand: 2.4Ohm/30m max. (4% max. unbalancierter Widerstand)
• Schleifenwiderstand: 5.6 Ohm/24m max. (3% max. unbalancierter Widerstand)
• Betriebsspannung: 72 Vdc max.
• Kopplungsdämpfung: CA-Type 1
• Phasenverzögerung: 171 nS/30 m max.
• Laufzeitverzögerung: 13,5 nS/130 m max.
• Trennklasse: „d“ gem. EN 50174-2
• NVP: 79%
